在原理图更新的过程中，我们需要对比原理图更新前后的差异，以便确认更新是否正确。原理图一页一页手动对比，容易漏掉一些，有必要寻找自动对比的方法。有些原理图工具如Orcad，提供了自动对比的功能，详细列出了原理图差异内容，但有些原理图工具并没有提供类似的功能，或者此功能不好用，比如Orcad 16.6之前的版本，此功能就不方便使用。

这里介绍一种适用所有原理图工具，方便易用的方法，即把更新前后的原理图打印成相应的PDF文件，通过DiffPDF工具自动比对PDF文件的差异，来获知原理图的差异。下面介绍具体的使用方法。

DiffPDF软件下载地址：https://soft.rubypdf.com/software/diffpdf
下载完成之后安装即可使用，此软件是开源软件，无需付费。

下面以一个Orcad原理图例子，具体介绍DiffPDF工具的使用。

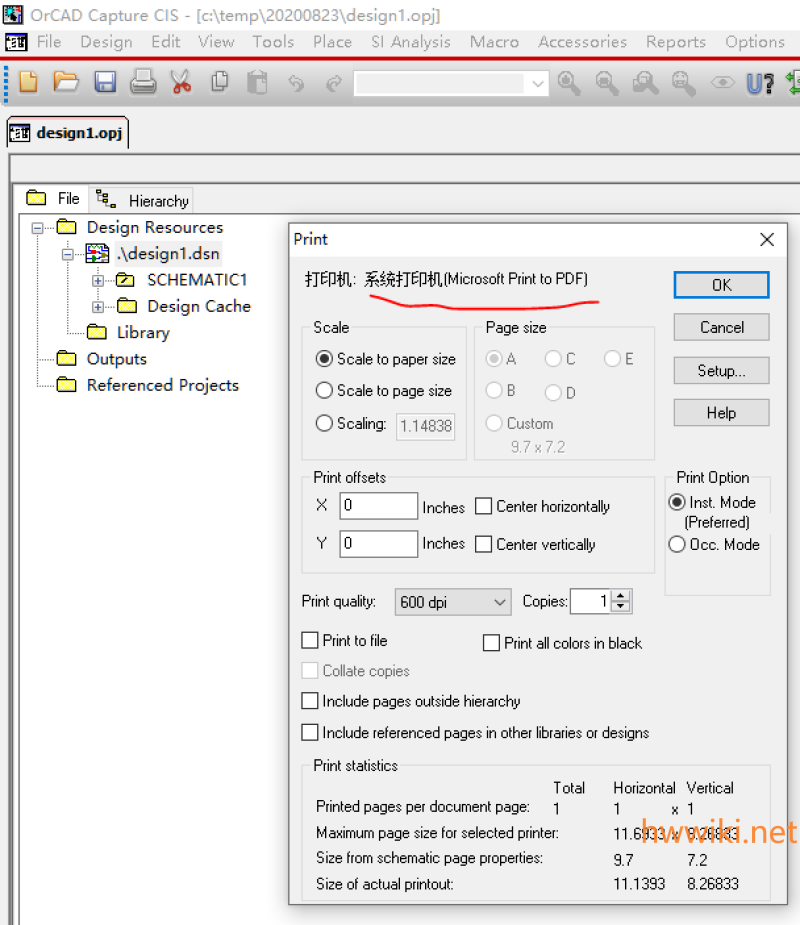

打开需要比较的原理图，点击Print按钮，选择打印成PDF文件。更新前后的两份原理图均打印成PDF文件。Win10系统自带PDF打印机，如果系统没有，可以在网上下载一个PDF打印机即可。

打开DiffPDF工具，选择需要比较的两份PDF文件。

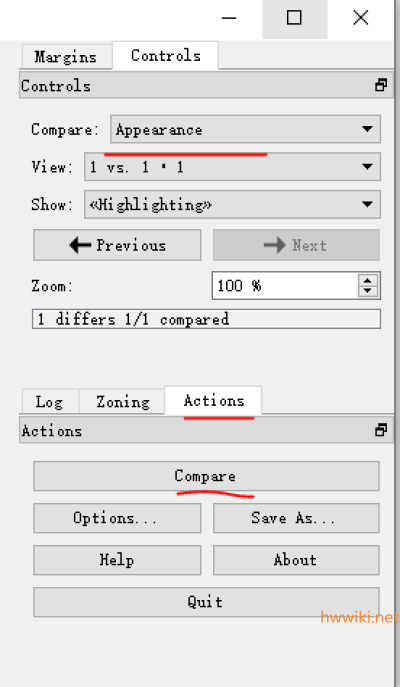

Controls》Compare选择“Appearance”，点击Actions》Compare，对比两份文档之间的差异

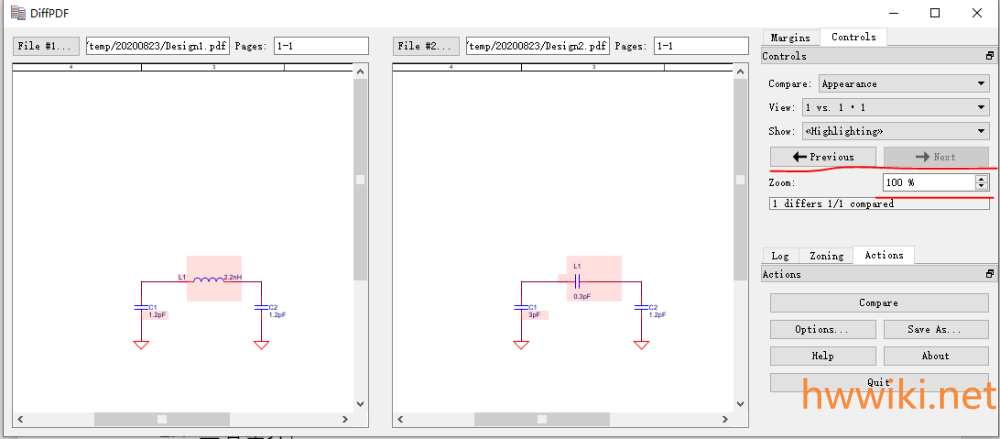

差异部分用高亮显示，点击Previous或者Next切换不同的页，同时也可以设定放大比例“Zoom”方便查看。

通过DiffPDF来对比原理图差异，方便易用，效率高；但需要注意的是，此工具只能按照PDF的页面顺序对比，即第一份PDF的第x页和第二份PDF的第x页对比，如果原理图有页面的删减，或者页面顺序变更，将不再适合直接对比，需要提前把两份原理图内类似的页面，按相同的页面顺序排好再对比。另外此工具只能对比在原理上显示的内容如器件Value值，而有些内容比如封装属性一般不显示，则无法对比。
