Battery Charging

Battery Charging Specification 为USB-IF基于USB2.0制定的充电规范。相关文档均可以从USB-IF官网免费下载。最新版本为2012年V1.2，后续未再更新。

常用标准

SDP（Standard Downstream Port）标准下行端口，比如电脑的USB口，USB2.0充电能力是0.5A,USB3.0则是0.9A。

CDP（Charging Downstream Port）带较强充电能力的USB口，这种口的充电能力一般1.5A。

DCP（Dedicate Charging Port）专用充电口，比如手机充电器。

PD（Portable Device）便携设备，如手机。

ACA（Accessory Charger Adaptor）配件充电适配器，其既可以给PD设备充电，也可以连接配件，保证PD和配件之间的USB通讯。

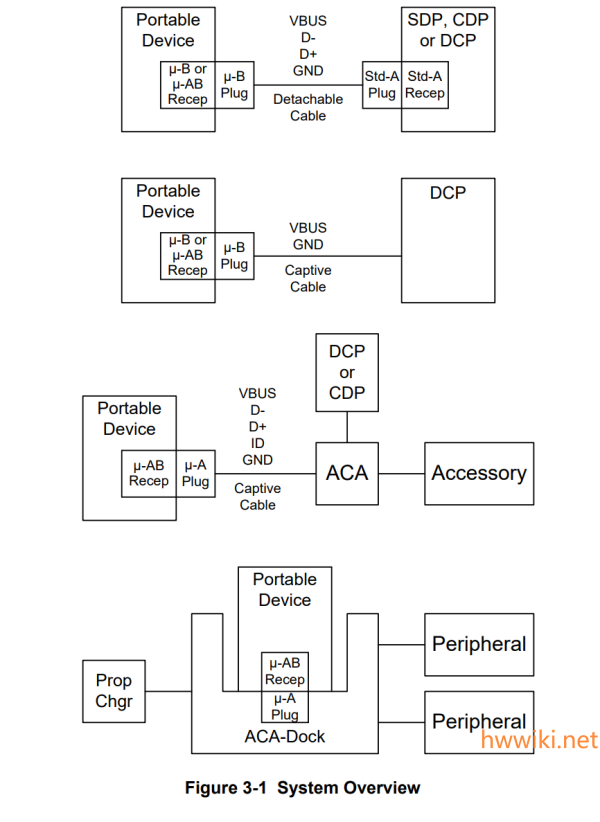

如下框图显示了PD和充电设备SDP、CDP、DCP和ACA之间的连接关系，并标注了USB接口和线的信号说明。

连接ACA需要PD设备支持OTG功能，即有ID脚。

正常电池指可以让PD设备正常开启的，其电压高于PD设备的开启电压。

死电池或弱电池，则是指其电压不能让PD设备正常开启。

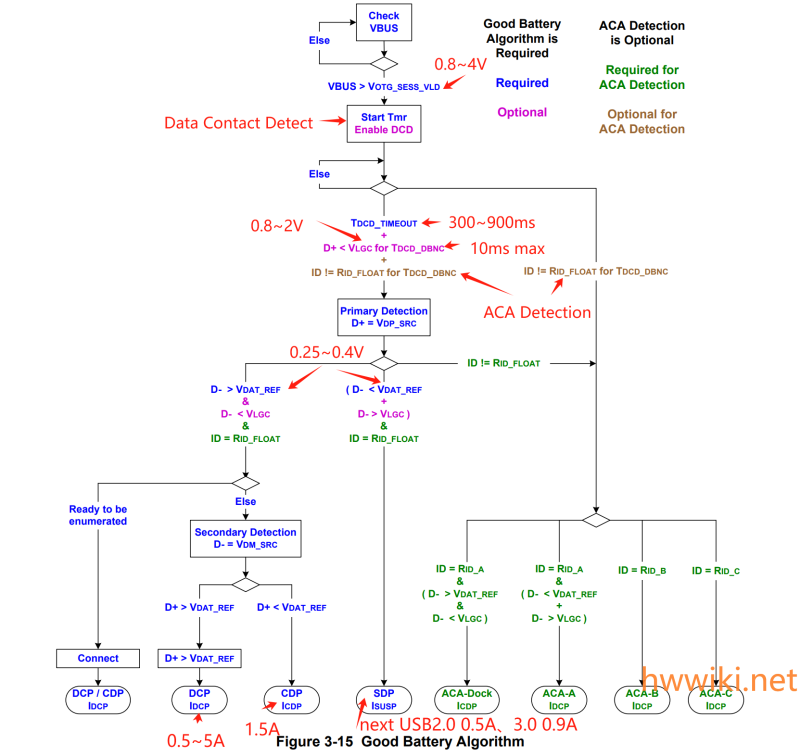

正常电池的充电流程如下图，其通过识别充电设备的类型（SDP CDP DCP等）），获得充电输入电流的限制值。

对于死电池或弱电池可参考Battery Charging Specification, Revision 1.2：Figure 3-14 Weak Battery Algorithm 。

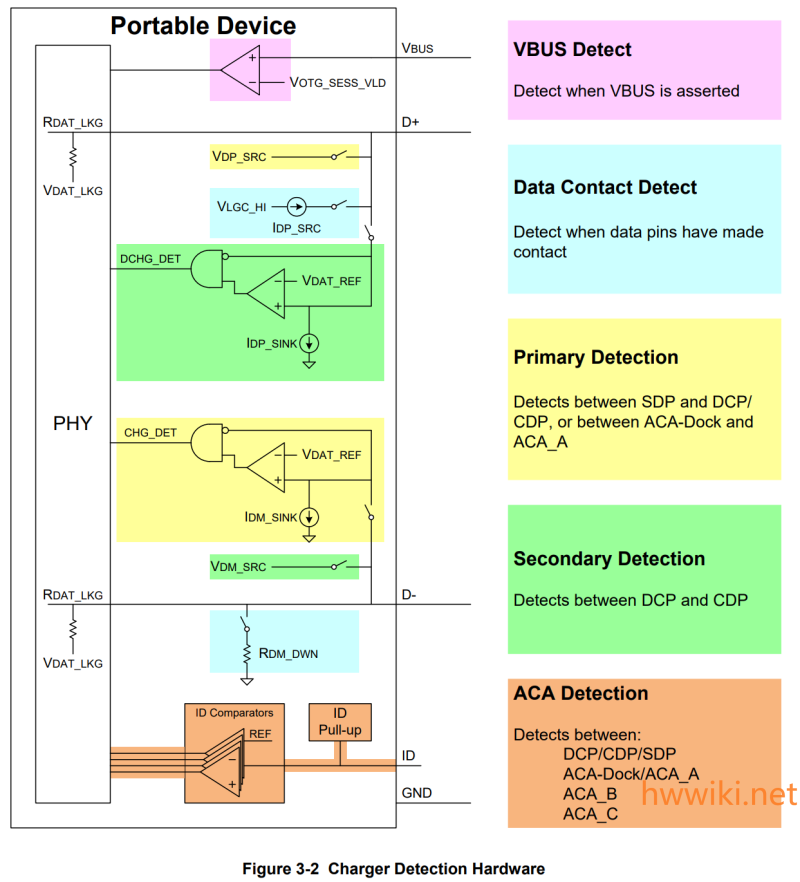

上图流程中所涉及到参数和步骤，可参考如下PD的“充电检测硬件框图”。
